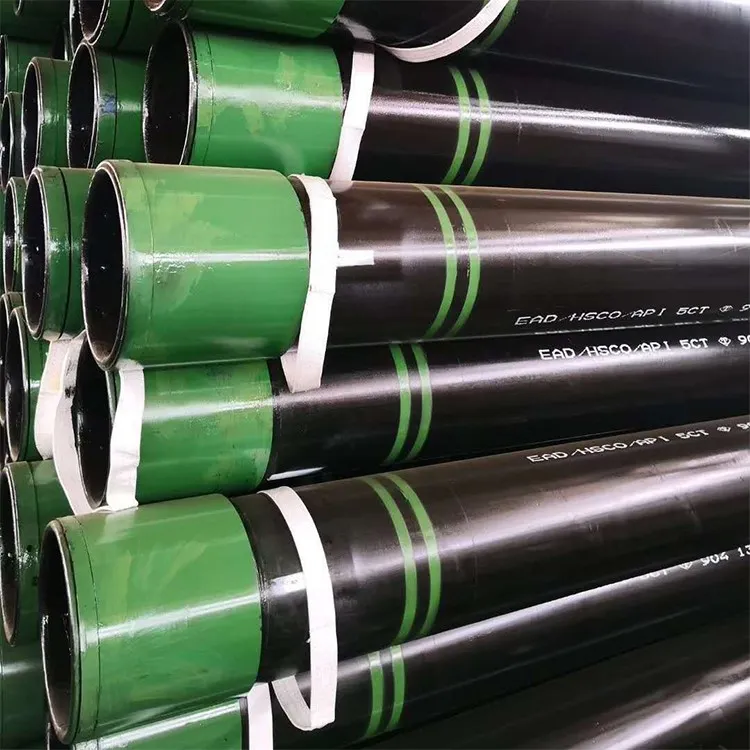

Tubi API 5CT Grad H40 OCTGhuwa l-iktar grad bażiku u l-aktar baxx ta'-saħħa fl-industrija tat-tħaffir u l-produzzjoni taż-żejt. Jikkonforma mal-Speċifikazzjoni API 5CTstandard u jappartjeni għall-OCTGKategorija (Oġġetti Tubulari tal-Pajjiż taż-Żejt).
Minħabba s-saħħa relattivament baxxa tiegħu, it-tubi H40 jintużaw primarjamentbjar baxxi, bjar taż-żejt u tal-gass bi pressjoni baxxa-, ubjar tal-ilma. Hija għażla kost-effettiva ħafna għall-iżvilupp taż-żejt, speċjalment f'ambjenti mhux-korrużivi fejn ma tkunx meħtieġa prestazzjoni mekkanika għolja.
Tfittex l-aktar tubi ekonomiċi għal bjar baxxi?Ikseb kwotazzjoni diretta mill-fabbrika-għal tubi API 5CT H40 illum.
Tabella ta' Speċifikazzjoni tal-Grad H40 API 5CT
| Oġġett | Deskrizzjoni |
| Standard | API Spec 5CT |
| Livell tal-Prodott | PSL1, PSL2, PSL3 |
| Tmiem Finish | NUE (Tmiem mhux -Mqlib), EUE (Tmiem Taqlib Estern), IJ (Ġunta Integrali) |
| Tip ta' Konnessjoni | NUE Coupling, EUE Coupling, Premium Gas-Konnessjonijiet stretti |
| Tip ta' Proċess | Seamless (SMLS) jew Iwweldjat b'Reżistenza Elettrika (ERW) |
| Dijametru ta' Barra Komuni (OD) | 1.050" – 4 1/2" |
| Kundizzjoni ta' Kunsinna | Kif Irrumblat jew Normalizzat |
Struttura Kimika u Proprjetajiet Mekkaniċi
Struttura Kimika
Nota: Ir-rekwiżiti API 5CT għall-kompożizzjoni kimika H40 huma relattivament flessibbli; l-enfasi hija primarjament fuq il-prestazzjoni mekkanika.
| Grad | Karbonju (C) | Manganiż (Mn) | Fosfru (P) | Kubrit (S) | Silikon (Si) |
| H40 | L-ebda rekwiżit obbligatorju. | L-ebda rekwiżit obbligatorju. | Inqas minn jew ugwali għal 0.030% | Inqas minn jew ugwali għal 0.030% | L-ebda rekwiżit obbligatorju. |
Proprjetajiet Mekkaniċi
| Proprjetà | Valur (Grad H40) |
| Qawwa tar-Rendiment | 276 - 552 MPa (40,000 - 80,000 psi) |
| Qawwa tat-tensjoni | Iktar minn jew ugwali għal 414 MPa (60,000 psi) |
| Titwil | Ikkalkulat abbażi tal-formula (tipikament > 15-20%) |
| Ebusija | L-ebda rekwiżit obbligatorju ta 'ebusija massima |
Pecification & Daqs tal-API 5CT H40 Tubing
Daqsijiet standard API komuni (Għażla):
| OD nominali (in) | OD nominali (mm) | Ħxuna tal-ħajt (mm) | Grad | Konnessjoni |
| 1.050" | 26.67 | 2.87 - 3.91 | H40 | NUE / EUE |
| 1.315" | 33.40 | 3.38 - 4.55 | H40 | NUE / EUE |
| 1.900" | 48.26 | 3.68 - 5.08 | H40 | NUE / EUE |
| 2 3/8" | 60.33 | 4.24 - 5.54 | H40 | NUE / EUE |
| 2 7/8" | 73.02 | 5.51 - 7.82 | H40 | NUE / EUE |
| 3 1/2" | 88.90 | 5.49 - 9.52 | H40 | NUE / EUE |
Applikazzjoni tat-tubi API 5CT H40
Żvilupp tal-Bjar Baxx: Peress li l-pressjoni hija baxxa, H40 huwa biżżejjed biex isostni l-piż tas-sekwenza.
Ilma u Bjar tal-Injezzjoni: Użat għall-irrigazzjoni agrikola u l-ippumpjar tal-bjar tal-ilma industrijali.
Metanu tas-sodda tal-faħam (CBM): Spiss pressjoni baxxa; H40 hija soluzzjoni ekonomika ħafna.
Rimedju ta' Bir Qadim: Użat bħala inforra f'sezzjonijiet li ma jifilħux-tagħbija- għat-tiswija.
Ambjenti mhux-Qara: Adattat għal bjar konvenzjonali mingħajr H2S jew CO2korrużjoni.
API 5CT H40 OCTG Proċess ta 'Manifattura ta' Tubi
Preparazzjoni tal-Materja Prima: Għażla ta' billetti ta' l-azzar konformi (għall-SMLS) jew strixxi rrumblati bis-sħana-(għall-ERW).
Proċess ta' Formazzjoni:
Bla xkiel (SMLS): Tisħin tal-billet → Piercing → Rolling → Daqs.
Iwweldjat b'Reżistenza Elettrika (ERW): Strixxa kiesħa-liwi → Iwweldjar ta 'induzzjoni ta' frekwenza għolja-Wweldjatura tat-trattament tas-sħana.
Trattament tas-Sħana (Mhux obbligatorju): H40 normalment jitwassal fil-kondizzjoni Kif-Irrumblat jew Normalizzat.
Taqlib: Fuq talba ta' l-ordni, it-truf tal-pajpijiet huma sħan-imqalleb biex tiżdied il-ħxuna (għall-konnessjonijiet EUE).
Threading: Ħjut tal-magni fuq tornijiet CNC (NUE jew EUE).
Kisi u Immarkar: Bexx estern ta 'żebgħa kontra-sadid u stenciling tal-logo API, grad, daqs, u numru tas-sħana.
Kontroll Finali tal-Kwalità: Spezzjoni komprensiva finali qabel il-magazzinaġġ.
Rekwiżiti tat-Test
Biex tiġi żgurata s-sigurtà ta 'downhole, it-tubi H40 għandhom jgħaddu minn serje ta' testijiet rigorużi:
Test idrostatiku: Ittestjar tal-pajpijiet individwali ta '100% biex jiżgura l-ebda tnixxija taħt pressjonijiet simulati ta' downhole.
Test tal-iċċattjar: Primarjament għall-pajpijiet ERW biex jivverifikaw il-kwalità tal-ħjata tal-weldjatura.
Test Tensili: Verifika li s-saħħa tar-rendiment, is-saħħa tat-tensjoni, u t-titwil jilħqu l-istandards.
Spezzjoni Dimensjonali: Verifika ta 'OD, ID, ħxuna tal-ħajt, tul, u straightness.
Spezzjoni tal-kamini: Spezzjoni tal-forma tal-ħajta, ċomb, taper, eċċ., Biex tiġi żgurata l-integrità tas-siġill.
Ittestjar mhux-distruttiv (NDT): Normalment meħtieġa għal PSL2 u livelli ogħla (Spezzjoni Ultrasonika jew Elettromanjetika).
Fabbrika tal-pajp speċjali taż-żejt API 5CT H40
API 5CT H40 OCTG Pipe Hot Rolled Tagħmir tat-Test
Ċertifikat tal-Pipe tal-Azzar tal-Pitrolju API 5CT H40
FAQ
Liema materjali huma użati fl-API 5CT?
API 5CT huwa l-istandard internazzjonali għalOCTG (Oġġetti Tubulari tal-Pajjiż taż-Żejt), speċifikamentKejsing u Tubiużat fil-bjar taż-żejt u tal-gass. Il-"materjali" użati huma azzar tal-karbonju u liga, li huma kklassifikati f'differentiGradiuGruppibbażati fuq il-kompożizzjoni kimika tagħhom, is-saħħa, u l-ambjent maħsub.
| Grupp tal-Grad | Il-biċċa l-kbira tal-Gradi Komuni | Karatteristiċi | Applikazzjoni Komuni |
| Grupp 1 | J55, K55, N80 | Ekonomiku, Azzar tal-karbonju | Bjar baxxi għal medji |
| Grupp 2 | L80, C90, T95 | Ebusija ristretta | Servizz qares ( H2SH2S ambjenti) |
| Grupp 3 | P110 | Qawwa għolja | Bjar fond ta' pressjoni-għoli |
| Grupp 4 | Q125 | Ultra-qawwa għolja | Bjar kritiċi u ta' pressjoni estrema |
X'inhi d-differenza bejn API 5CT uAPI 5L?
L-aktar mod sempliċi biex tiddistingwihom huwa permezz tagħhompost u direzzjoni: API 5CTtmurisfel fil-bir(Vertikali), filwaqt liAPI 5Ltmurmadwar l-art(Orizzontali).
| Karatteristika | API 5CT | API 5L |
| Isem Komuni | Kejsing u Tubi (OCTG) | Pajp tal-Linja |
| Direzzjoni | Vertikali (downhole) | Orizzontali (-Pajjiżi) |
| Gradi | J55, K55, N80, L80, P110 | Gr. B, X42, X52, X60, X65, X70 |
| Pressjoni Prinċipali | Esterni (Kollass) | Intern (Fqigħ) |
| Metodu ta 'Tgħaqqid | Kouplings bil-kamin | Iwweldjar (truf imċanfrin) |
| Ittestjar Focus | Ebusija, Ittestjar tal-Kollass | Weld NDT, Ittestjar idrostatiku |
