API 5L X52u X42 huma żewġ azzar tal-pipeline użati b'mod komuni f'sistemi ta 'trażmissjoni taż-żejt u tal-gass. X52 għandu grad ta 'saħħa sinifikament ogħla minn X42 u huwa adattat għal ambjenti ta' servizz bi pressjoni ogħla u riskju ogħla.
API 5L X52 vs X42: L-għażla tal-Grad it-Tajba testendi l-Ħajja tal-Pipeline bi 30%!Issottometti biex Ikseb il-Kalkulatur tal-Għażla tal-Grad
API 5L X52 vs X42 Parametru Parametru Tabella
| Oġġett | API 5L X52 | API 5L X42 | Noti Differenza |
|---|---|---|---|
| Denominazzjoni tal-Grad tal-Azzar | X52 (L360) | X42 (L290) | X52 għandu grad ta 'saħħa ogħla, adattat għal sistemi ta'-pressjoni ogħla |
| Qawwa Minima ta' Rendiment (MPa) | 359 MPa (PSL1) / 360 MPa (PSL2) | 290 MPa (PSL1) / 290 MPa (PSL2) | X52 huwa ~ 24% aktar b'saħħtu minn X42, li joffri kapaċità ta 'tagħbija akbar |
| Qawwa Tensili Minima (MPa) | 455 MPa (PSL1) / 455–655 MPa (PSL2) | 415 MPa (PSL1) / 415–655 MPa (PSL2) | X52 għandu saħħa tat-tensjoni minima ogħla, ideali għal pajpijiet ta'-pressjoni għolja-distanza twila |
| Rendiment-għal-Proporzjon ta' Tensile (YR) | Inqas minn jew ugwali għal 0.93 (PSL1), Inqas minn jew ugwali għal 0.90 (PSL2) | Inqas minn jew ugwali għal 0.93 (PSL1), Inqas minn jew ugwali għal 0.90 (PSL2) | Limiti ta 'kontroll identiċi jiżguraw riżerva ta' duttilità adegwata għaż-żewġ gradi |
| Ekwivalenti tal-Karbonju CE(IIw) | Inqas minn jew ugwali għal 0.43% (PSL2 bi proċess TMCP) | Inqas minn jew ugwali għal 0.43% (PSL2 bi proċess TMCP) | Rekwiżiti ta' weldjabbiltà ekwivalenti; it-tnejn tajbin għall-iwweldjar awtomatizzat |
| Toughness tal-impatt (0 grad CVN) | Iktar minn jew ugwali għal 41 J (PSL2) | Iktar minn jew ugwali għal 41 J (PSL2) | L-istess rekwiżit minimu ta' Charpy V-talja taħt PSL2, li jiżgura s-sigurtà ta'-temperatura baxxa |
| Applikazzjonijiet Tipiċi | Linji prinċipali ta'-pressjoni għolja, linji ta' pajpijiet transkonfinali-, sezzjonijiet ta' nżul lil hinn mix-xtut | Linji ta' ġbir ta'-pressjoni medja, pajpijiet interni tal-istazzjon, distribuzzjoni tal-gass urban | X52 huwa preferut għal ambjenti ta'-stress għoli, ta'-riskju għoli; X42 suits distribuzzjoni ta' pressjoni aktar baxxa- |
| Metodi ta' Manifattura Komuni | LSAW (dijametru kbir), ERW/SSAW (dijametru medju/żgħir) | LSAW, ERW, pajpijiet mingħajr saldatura | Proċessi simili; X52 jitlob kontroll tal-kwalità tal-weldjatura aktar strett |
| Għażla tas-Servizz HIC/Sour | Disponibbli bħala X52QS (reżistenti għall-aċidu-) | Disponibbli bħala X42QS (H₂S reżistenti għall-korrużjoni-) | It-tnejn jistgħu jiġu personalizzati għal kundizzjonijiet ta' servizz qares f'ambjenti li fihom H₂S- |
API 5L X42 X52 Speċifikazzjonijiet tad-Daqs Komuni tal-Pipe tal-Linja tal-Azzar tal-Karbonju
| Daqs nominali (in) | OD (mm) | WT (mm) | Firxa tal-piż (kg/m) | Xenarju ta' Applikazzjoni |
|---|---|---|---|---|
| 0.84 | 21.3 | 2.8 | 0.85 | Linji ta' strumentazzjoni, pipelines ta'-fluss baxx |
| 1.315 | 33.4 | 3.4 | 1.68 | Konnessjonijiet ta 'stazzjon, linji ta' kontroll |
| 2.375 | 60.3 | 3.2–5.1 | 3.00–5.03 | Ġbir ta'-pressjoni medja, linji tal-fergħat |
| 4 | 114.3 | 6.0–8.6 | 15.9–22.3 | Distribuzzjoni tal-gass urban |
| 8 | 219.1 | 8.2–12.7 | 42.5–64.6 | Trażmissjoni fuq distanza medja-sa-twila |
| 16 | 406.4 | 9.5–19.1 | 92.7–180 | Linji nazzjonali tat-trunk, sezzjonijiet tal-inżul offshore |
| 20 | 508 | 12.7–25.4 | 152–300 | Kurituri strateġiċi tal-enerġija ta'-pressjoni twila- |

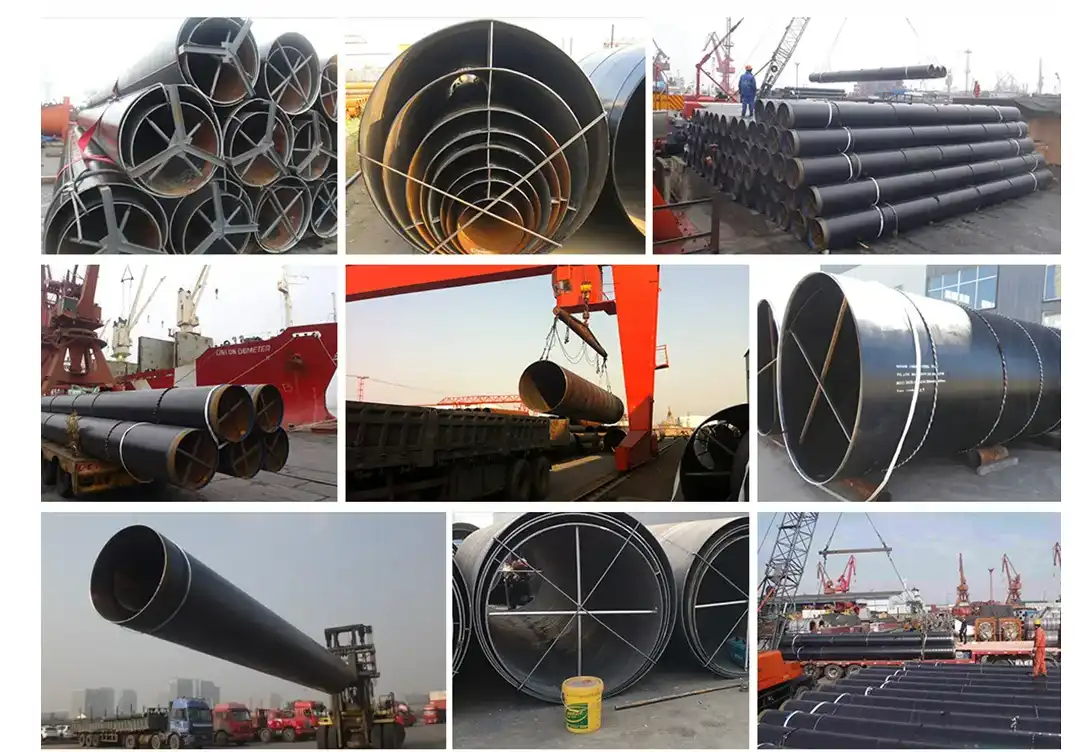

GNEE API 5L High Yield Line Pajpijiet fabbrika
FAQ
X'inhu l-materjal API 5L X42?
Huwa apajp tal-azzar tal-karbonju b'livelli estremament baxxi ta 'karbonju. It-taħlita tal-liga għall-pajpijiet API 5L X42 komunement tikkonsisti f'manganiż, fosfru u kubrit. Dawn l-elementi jippromwovu s-saħħa mekkanika fil-pajp.
X'inhuma l-proprjetajiet tal-materjal X42?
Il-proprjetajiet tal-materjal huma asaħħa ta 'rendiment minimu ta' 42,100 psi (290 MPa) u saħħa minima tat-tensjoni ta '60,200 psi (415 MPa). Huwa grad wieħed ogħla mill-API 5L Grad B u huwa adattat għal applikazzjonijiet ta' saħħa medja-. X42 huwa komunement manifatturat f'Seamless, SSAW, LSAW, u ERW.
X'inhuma l-proprjetajiet ta 'l-azzar X52?
L-aktar karatteristiċi sinifikanti tal-azzar X52 jinkludu tiegħusaħħa ta 'rendiment għoli, toughness tajba, u weldjabbiltà eċċellenti. Dawn il-proprjetajiet huma essenzjali għal pipelines li għandhom jifilħu pressjonijiet għoljin u kundizzjonijiet ambjentali ħorox.
